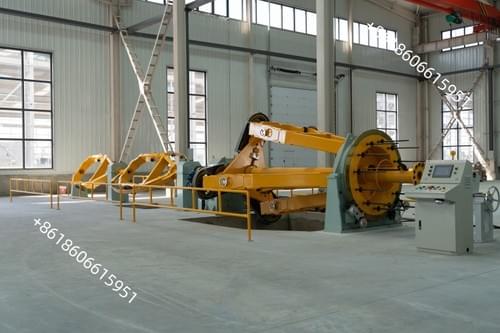

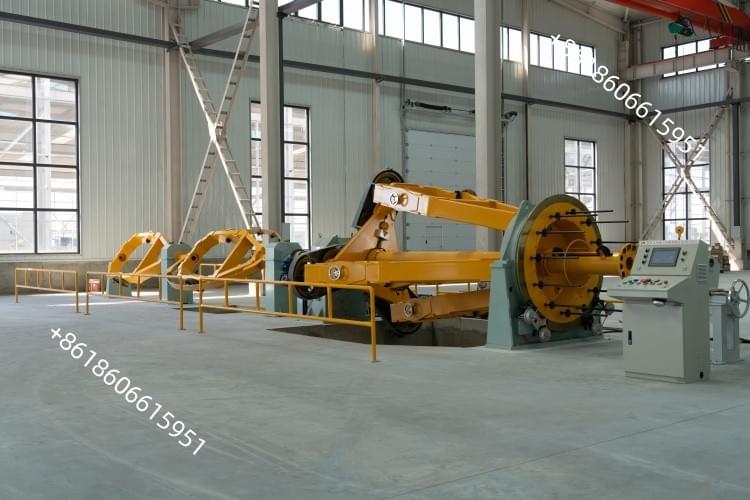

Machines de toronnage de câbles électriques isolés CLY-1250/1+1+3
Machines de toronnage de câbles électriques isolés CLY-1400/1+1+3
Application :
Cette machine est principalement utilisée pour le toronnage de câbles électriques ronds de 2 à 4 conducteurs.
L'équipement est équipé d'un automate programmable, d'un écran tactile et d'un variateur de fréquence.
Le système de commande électrique est avancé, simple d'utilisation et fiable. La cage de toronnage adopte une structure à double support, composée de grands roulements avant et arrière, ce qui la rend plus adaptée à une rotation à grande vitesse et améliore l'efficacité de la production.
Principaux paramètres techniques：
- Diamètre de la ligne d'entrée : Ø 6 - Ø 25 mm
- Vitesse de rotation maximale de la cage de torons : 50 tr/min
- Diamètre maximal de la nappe : Ø 80 mm
- Pas de la nappe : 500 - 3 600 mm (réglable en continu)
- Vitesse linéaire maximale : 50 m/min
- Force de traction maximale au tirage : 1 600 kg
- Dimensions de la bobine de dévidage dans la cage : PN 1 250
- Dimensions de la bobine de dévidage centrale : PN 1 250
- Dimensions de la bobine d'enroulement : PN 1 250 - PN 2 500
- Puissance du moteur de la cage de toronnage principale : 45 kW (CA)
- Puissance du moteur d'enroulement : 5,5 kW (CA)
- Puissance du moteur de tirage : 18,5 kW (CA)
- Hauteur de la machine : 1 000 mm
- Dévidoir central Ø1250/1+1

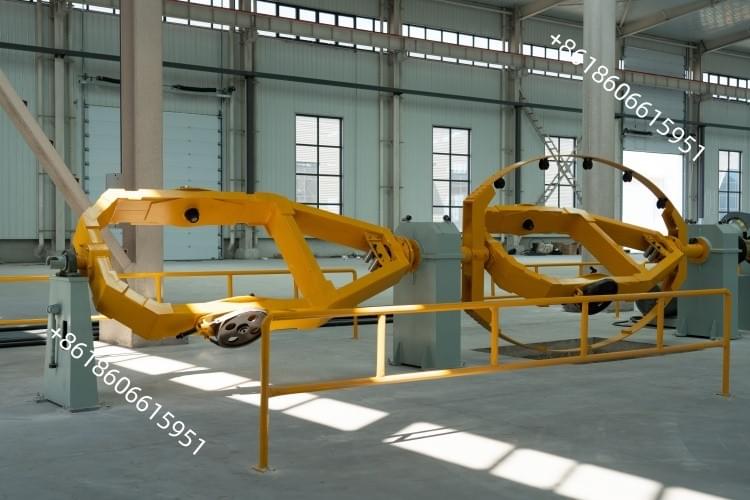

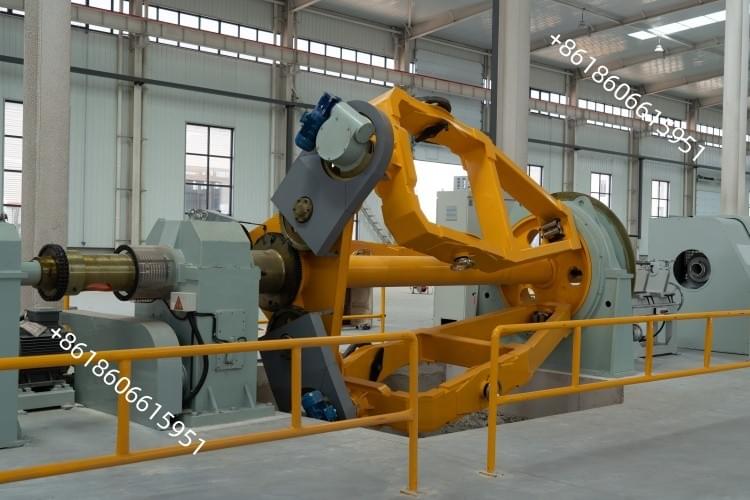

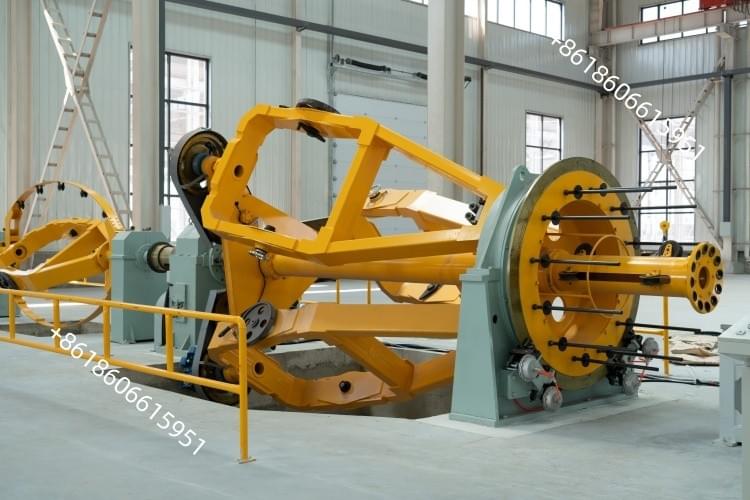

- Cage de toronnage principale 1250/3

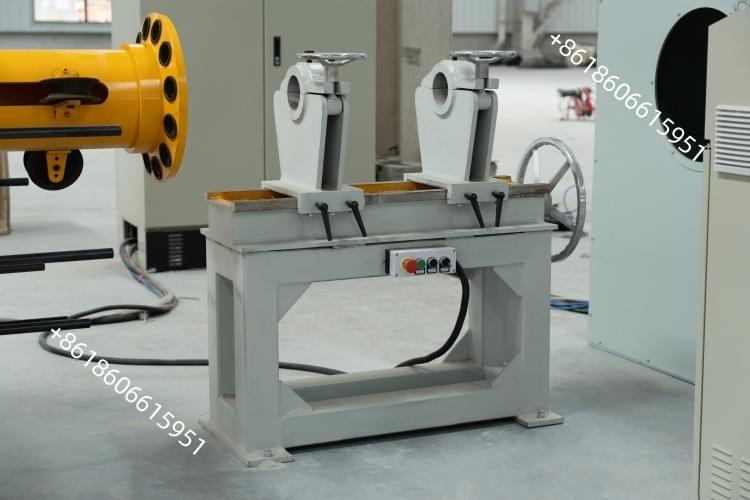

- Porte-filière de fermeture à double rangée
- Compteur de mètres mécanique et électronique
- Chenille pneumatique 1600 kg

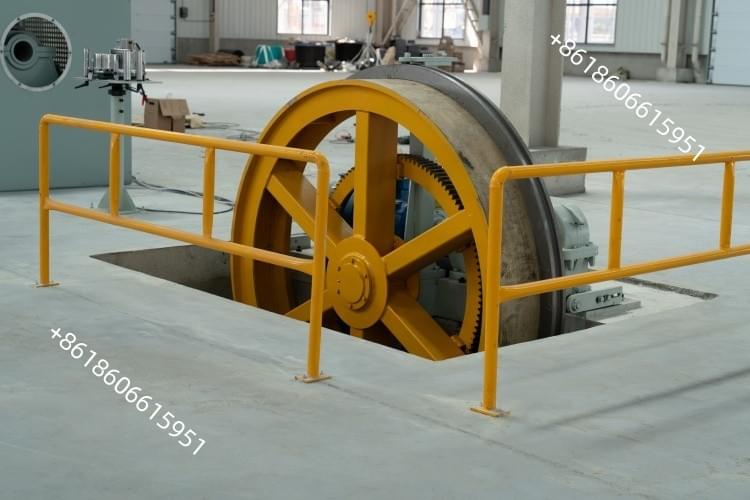

- Enrouleur à colonne Ø2500 avec toron transversal
- Système de contrôle électronique
- Dispositif de protection de sécurité
Système de contrôle électrique：
Le système de contrôle électrique comprend une armoire de commande, un écran tactile, etc. Chaque unité est équipée de boutons de commande correspondants, tels que l'arrêt d'urgence, la marche par à-coups, le desserrage des freins, etc., pour une utilisation aisée.
L'armoire de commande est conçue pour offrir de bonnes performances mécaniques et une excellente étanchéité à la poussière, et est équipée d'un ventilateur de ventilation forcée adapté.
L'alimentation électrique est triphasée (380 V ± 10 %), 50 Hz.
Puissance totale installée : 90 kW
Fonction de protection du moteur : le circuit de commande électrique est conçu avec des fonctions telles que la protection contre les pertes de phase, les surcharges et la surchauffe afin de prévenir tout dommage moteur.
Les informations relatives aux alarmes et aux défauts peuvent être consultées en ligne sur l'écran tactile ou via Ethernet. La fonction de stockage des alarmes et des défauts est disponible. L'historique des opérations peut être supprimé uniquement par le personnel habilité.
Tous les moteurs d'entraînement sont équipés d'encodeurs, dont le retour d'information fonctionne en boucle fermée.
L'unité adopte un automate programmable (API) pour un contrôle unifié et coordonné. Une interface homme-machine (IHM) à écran tactile est utilisée pour le fonctionnement. Utilisation simple et pratique.
Dispositif de protection：
Moteur principal : filet de sécurité mural
Autres pièces : bouclier de protection
Couleur:
Pièces rotatives : orange extérieur RAL2009
Corps de l'appareil : RAL5015
Pièces du châssis inférieur : noir RAL9017
Autres pièces : bleu extérieur RAL5017 / blanc RAL9010 / noir RAL9017
Ou couleur personnalisée
