Máy bện cáp 1250/1+4 Cung cấp thiết bị hiện đại nhất cho ngành công nghiệp cáp

1. Thể bện Φ1250/1+4(Máy điện, kẹp chặt lô dây điện động kiểu vô trục).

2. Thông số kỹ thuật chính:
Đường kính dây đầu vào: Ø6- Ø30 mm
Tốc độ quay tối đa của lồng cuốn: 50 vòng/phút
Đường kính bó sợi tối đa: Ø80 mm
Bước cuốn sợi: 200-2500 mm (có thể điều chỉnh vô cấp)
Đầu cuốn phi kim loại: 600 vòng/phút
Bước cuốn của đầu cuốn phi kim loại: 0-200 mm (có thể điều chỉnh vô cấp)
Đầu cuốn kim loại: 500 vòng/phút
Bước cuốn của đầu cuốn kim loại: 0-200 mm (có thể điều chỉnh vô cấp)
Tốc độ tuyến tính tối đa: 50 m/phút
Lực kéo tối đa khi kéo ra: 1600 kg
Kích thước cuộn dây ra trong lồng cuốn: PN1250
Kích thước cuộn dây ra trung tâm: PN1250-PN2500
Kích thước cuộn dây thu: PN1250- PN2500
Chính Công suất động cơ lồng: 55 kW (động cơ AC)
Công suất động cơ đầu quấn màng phi kim loại: 11 kW (động cơ AC)
Công suất động cơ đầu quấn màng kim loại: 15 kW (động cơ AC)

3. Các bộ phận chính
Cột cấp liệu trung tâm Ø1600
Lồng bện cuộn chỉ 4/1250
Giá đỡ khuôn đóng hai hàng
Máy quấn màng đôi Ø600x2 bằng vật liệu phi kim loại
Máy quấn màng đôi Ø630x2 bằng vật liệu kim loại
Bộ đếm chiều dài cơ khí + điện tử
Bánh xích khí nén 1600kg
Máy cuốn màng kiểu cổng Ø2500 có khả năng di chuyển ngang
Hệ thống điều khiển điện tử
Thiết bị bảo vệ an toàn

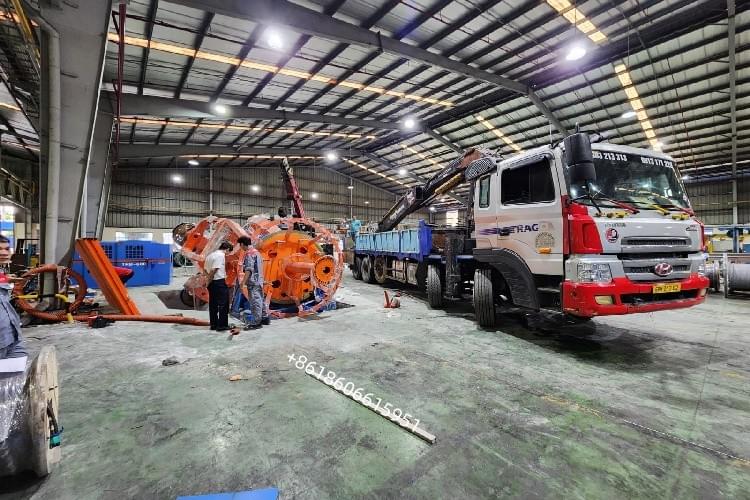

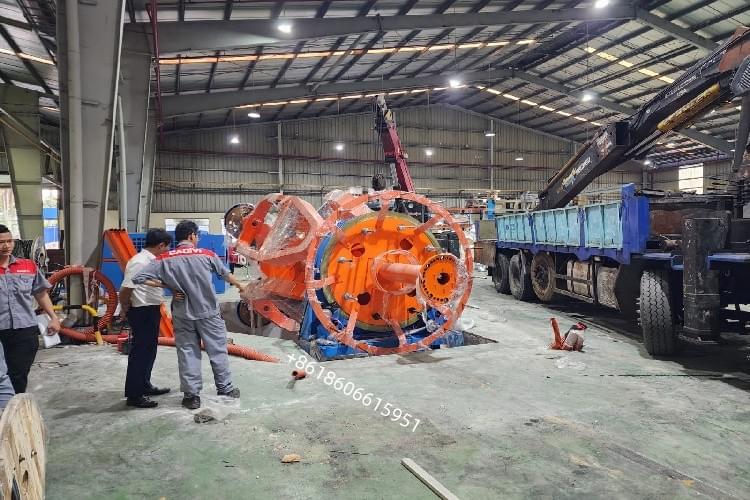

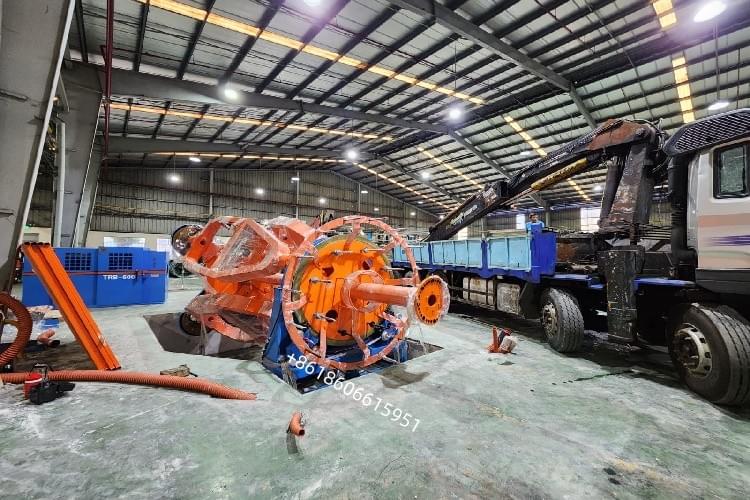

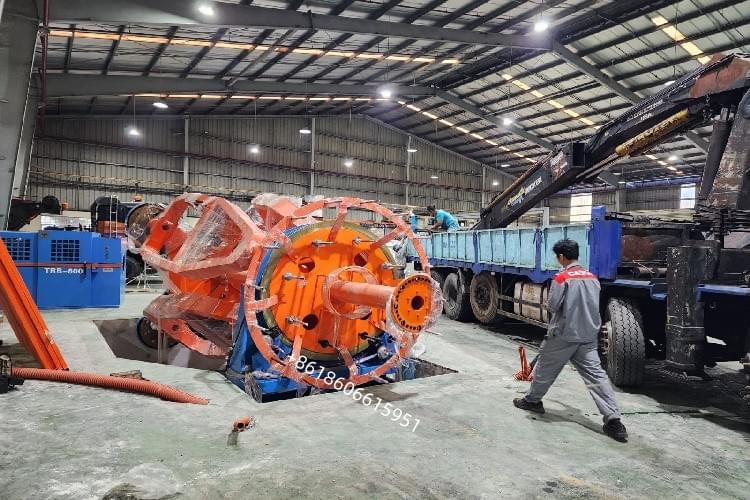

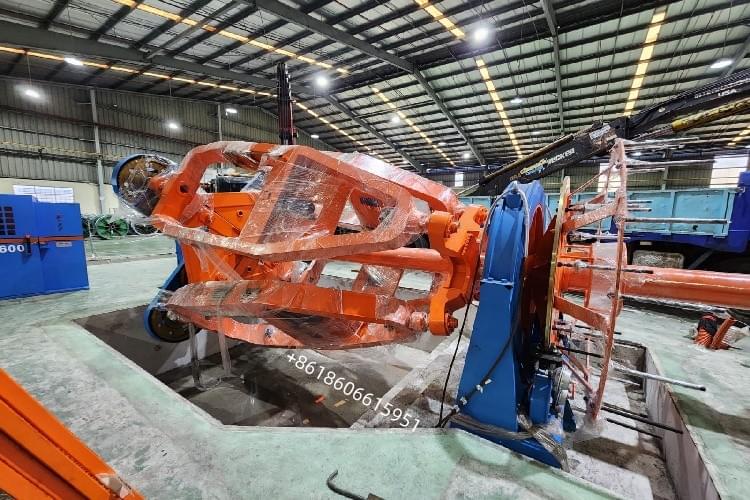

Lồng bện sợi Ø1250/4

• Kích thước cuộn sợi đầu ra: PN1250
• Tải trọng tối đa: 3 tấn
• Tốc độ tối đa: 50 vòng/phút
• Phạm vi bước bện: 200-2500mm (có thể điều chỉnh vô cấp trên màn hình cảm ứng)
• Công suất động cơ dẫn động: 55KW (tần số AC với bộ mã hóa và động cơ quạt phụ trợ)
• Cấu trúc xoắn ngược: bánh răng hành tinh
• Lồng bện được vận hành thông qua màn hình cảm ứng HMI, và bộ điều khiển lập trình PLC phối hợp và điều khiển việc khởi động, dừng, chạy chậm và các thao tác khác của lồng bện.
• Lồng bện Ø1250/4 được hỗ trợ bởi hộp giảm tốc và ổ trục lớn. Trục chính là một ống thép liền mạch chất lượng cao, được dẫn động bởi một động cơ biến tần AC riêng biệt, và có chức năng bện trái và phải. Quá trình xoắn ngược 100% được thực hiện thông qua cơ cấu bánh răng hành tinh. Toàn bộ máy được thiết kế để vận hành tốc độ cao, không cần tải trọng tàu kéo.
• Cơ cấu xoắn ngược của lồng bện sử dụng cơ cấu xoắn ngược bánh răng hành tinh, có khả năng chịu được mô-men xoắn lớn.
• Cơ cấu xoắn sơ bộ của lồng được dẫn động bởi 4 động cơ giảm tốc và có thể điều chỉnh trực tuyến.
• Lồng bện được dẫn động độc lập bởi một động cơ AC 45KW với bộ mã hóa tích hợp. Bộ mã hóa hoạt động trong hệ thống điều khiển vòng kín và được phối hợp và điều khiển bởi bộ điều khiển logic lập trình PLC và từng bộ phận.
• Lực căng dây: ma sát đai cơ khí, và lực căng có thể được điều chỉnh bằng tay.
• Hệ thống phanh: phanh lồng thông qua: phanh khí nén, bộ biến tần, điện trở phanh, v.v. được phối hợp bởi PLC để hoàn thành quá trình phanh. Toàn bộ quá trình phanh được đồng bộ hóa với toàn bộ máy để đảm bảo bước xoắn ổn định.
• Trang bị 12 bộ giá đỡ dây tải ở đầu ra của thân xoắn.
• So với cấu trúc tàu kéo, giá đỡ phía trước sử dụng ổ trục lớn, giúp cải thiện hiệu quả tốc độ vận hành, không cần bảo dưỡng, tỷ lệ hỏng hóc thấp và tăng cường khả năng chịu tải.

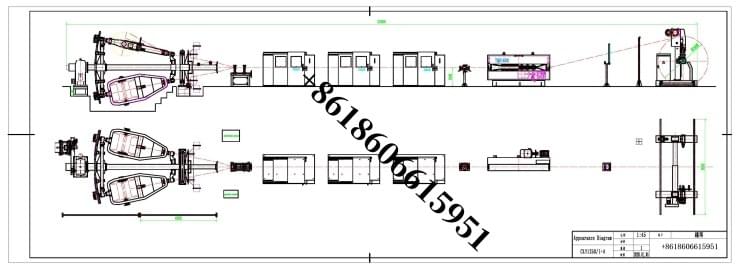

Bản vẽ đường nét đầy đủ của máy:
